双t板质量检测标准有哪些

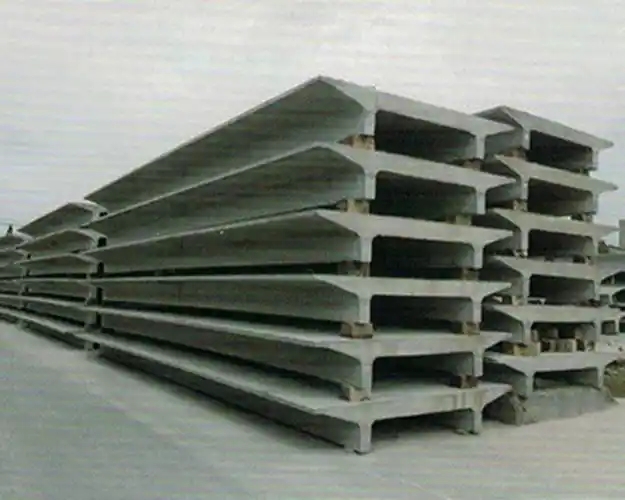

　　双T板作为工业厂房和公共建筑中常见的预应力混凝土构件，其质量检测需严格遵循国家及行业标准，确保结构安全与施工精度。检测内容主要涵盖混凝土强度、外观质量、尺寸偏差以及关键的结构性能等方面。根据《混凝土结构工程施工质量验收规范》GB 50204及相关学会标准，混凝土强度是基础性指标，通常要求达到设计强度的百分之百以上方可进行结构性能检验，标准养护下的抗压强度需符合设计等级要求，这是保障构件承载力的物质基础。

　　外观质量检查是检测的首要环节，排查蜂窝、孔洞、麻面、粘皮、漏筋及缺棱掉角等缺陷。对于预应力混凝土构件，还需特别检查是否存在非受力裂缝，通常要求非受力裂缝宽度控制在零点零五毫米以内，表面蜂窝孔洞面积一般不应大于零点零一平方米且深度不超过五毫米。此外，若双T板带有叠合层，其叠合面须处理成粗糙面，不得有浮浆、松动石子或软弱混凝土层，以保证后续浇筑的结合强度。

　　尺寸偏差检测直接关系到构件的安装精度与结构整体性。检测项目包括长度、宽度、高度、面板厚度、肋宽及侧向弯曲等。以长度为例，当制作长度在十二米至十八米之间时，允许偏差通常为正五毫米到负十五毫米;超过十八米时，允许偏差则放宽至正十毫米到负三十毫米。侧向弯曲的允许偏差也随跨度变化，十八米以内通常控制在正负十毫米以内，超过十八米则控制在正负十五毫米以内。预埋件的位置同样关键，其中线位置偏差通常要求控制在三毫米以内，平面高差控制在负三毫米到零毫米之间。

　　结构性能检验是验证双T板安全性的核心步骤，主要包括承载力、挠度及抗裂(或裂缝宽度)检验。试验通常在混凝土龄期达到二十八天且强度达标后进行，采用均布加载方式，一端使用铰支承，另一端使用滚动支承以模拟实际受力状态。在荷载标准值以下，每级加载不宜超过标准值的百分之二十，接近开裂荷载时每级加载应减小至标准值的百分之五。对于不允许出现裂缝的板，需检验其抗裂系数;允许开裂的板则需检验其裂缝宽度，通常在荷载标准值作用下持荷不少于十五分钟，观测挠度变化及裂缝开展情况，挠度限值一般控制在跨度L的二百分之五以内。

　　除了上述常规检测，针对特定使用环境还有专项检测要求。例如耐久性检测中的氯离子渗透电通量、抗冻融循环能力，以及预应力系统的张拉控制力、锚固性能等。这些检测共同构成了双T板完整的质量控制体系，确保其在实际工程中能够长期稳定地发挥作用。
